MSS (Modeling Support System)

모델링 지원 시스템(Modeling Support System)은 배관 좌표측정 장치를 통해서 두 배관의 좌표를 측정하고
그 측정된 좌표를 활용하여 모델에 도식하여 자동 제작 도면을 생성하여 작업시간과 작업자의 이해를 높여 능률을 상향시킵니다.

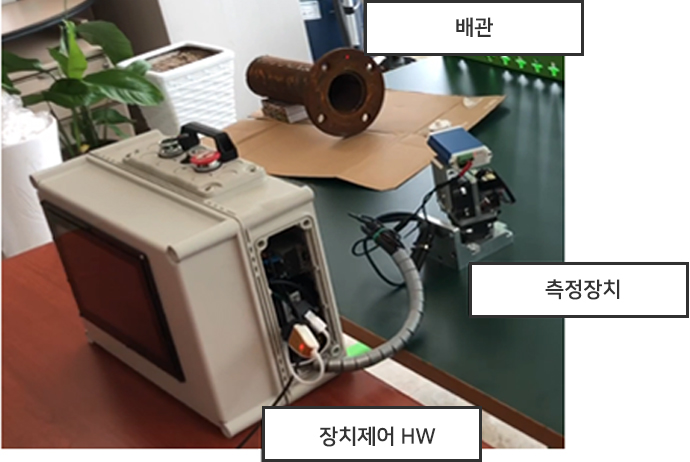

제품 실물 사진

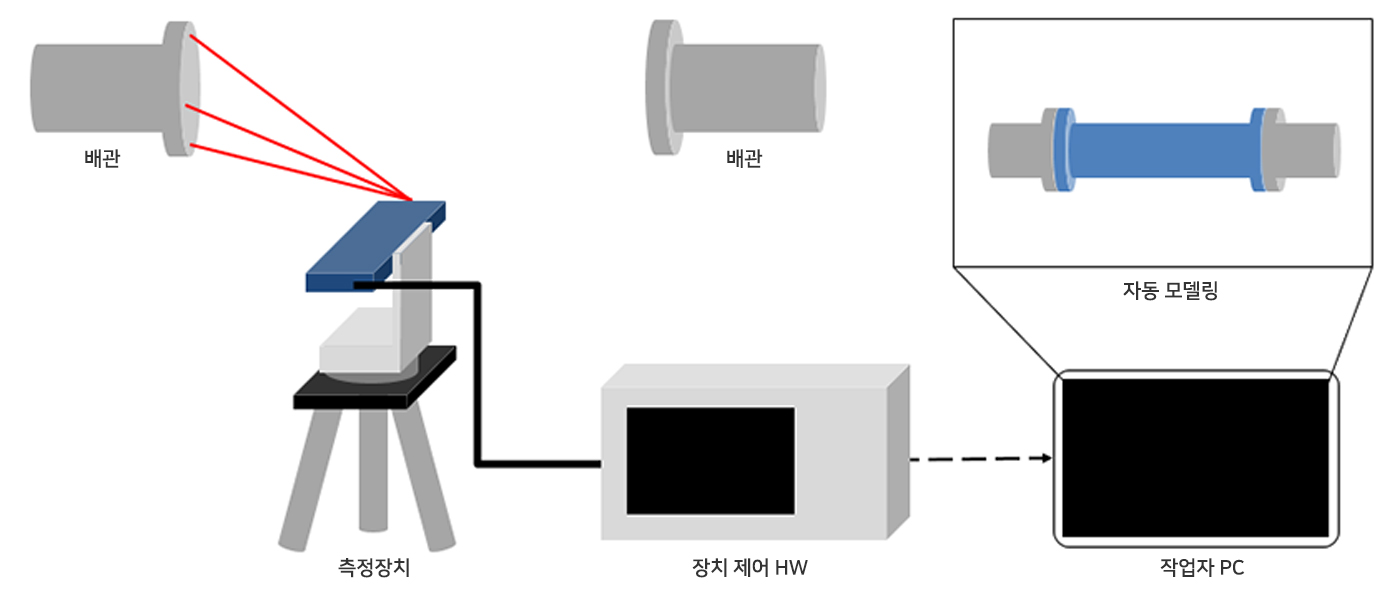

측정 과정

  • 배관 좌표 측정

  • 작업자 PC로 데이터 전송

  • 배관 좌표 계산

  • 배관 구현

  • 배관 생성

  • 도면 출력
